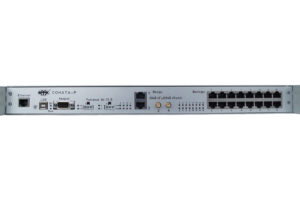

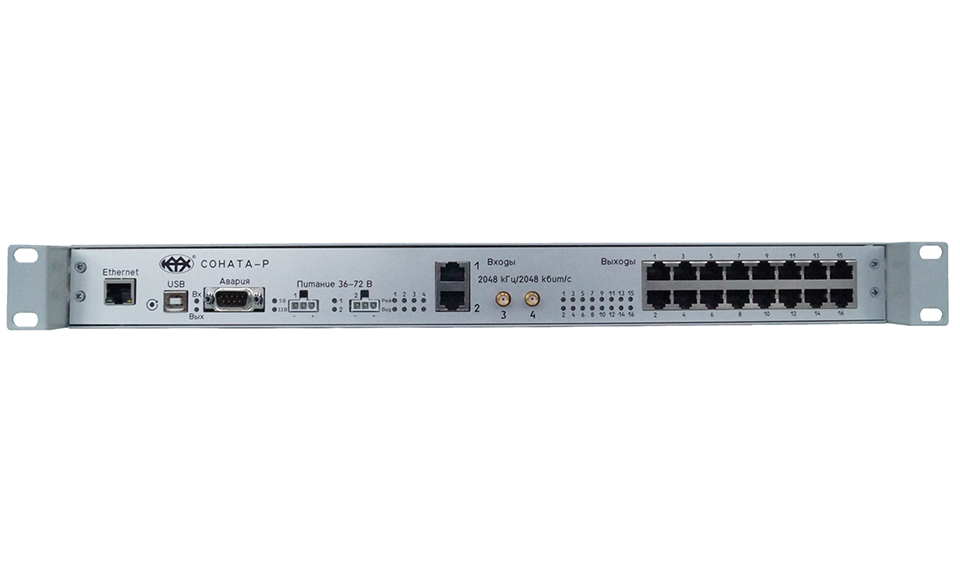

Разветвитель сигналов синхронизации СОНАТА-Р

Аппаратура СОНАТА-Р может использоваться как разветвитель сигналов синхронизации (РСС). СОНАТА-Р соответствует техническим требованиям, изложенным в приказе Министерства информационных технологий и связи РФ от 07 декабря 2006 г. № 161 «Об утверждении Правил применения оборудования тактовой сетевой синхронизации» и приказе Министерства связи и массовых коммуникаций Российской Федерации от 21 марта 2016 г. № 113 «Требованиям к построению сети связи общего пользования в части системы обеспечения тактовой сетевой синхронизации».

Особенности:

• Прием на вход до 4-х сигналов ТСС типа 2.048 МГц и/или 2.048 Мбит/с;
• Автоматическое переключение основного сигнала ТСС на резервный при падении уровня сигнала или при его пропадании;
• Два симметричных Ethernet входа с сопротивлением 120 Ом и два коаксиальных входа с сопротивлением 75 Ом;
• Формирование до 16 выходных сигналов синхронизации в виде импульсных последовательностей 2.048 МГц и/или 2.048 Мбит/с с возможностью изменения типа сигнала синхронизации;
• СОНАТА-Р автоматически восстанавливает свою работу и последнюю конфигурацию после нештатного отключения питания;

Применение

СОНАТА-Р техническое средство тактовой сетевой синхронизации, размещаемое на оконечных узлах связи, предназначенное для выбора сигнала синхронизации из нескольких входных сигналов и распределение его на внешние входы синхронизации.

Выбор из входных сигналов, приходящих от ПЭГ, ВЗГ или МЗГ, осуществляется по показателю уровня сигнала. При ухудшении уровня или при полном его отсутствии, СОНАТА-Р переключается на резервный сигнал.

• Наличие сигнализации об аварии на входных или выходных портах
• LED индикация:
  • о пропадании сигналов ТСС, Е1 и Е1/Т
  • о наличии активного электропитания
  • о наличии аварии на оборудовании
  • о активном канале управления
• Управление с помощью интуитивно понятного локального и удалённого графического интерфейса пользователя

Техническая информация

Размеры:

• ETSI 19” 1U
• Вес — 3 кг

Входы:

• 2 — 2,048 МГц 120/75 Ом
• 2 — 2,048 Мбит/с 120/75 Ом

Выходы:

• 16 – 2,048 МГц, 120 Ом

Управление:

• 1 порт сигнализации «Авария
• 1 порт USB
• 1 удалённый порт Ethernet 10/10/1000

Base-T:

• LED-индикация на передней панели

Питание:

• Напряжение питания 36 – 75 В DС;
• Потребляемая мощность – до 60 Вт;

Надежность оборудования:

• Среднее время наработки на отказ – 10 лет
• Срок службы оборудования – 20 лет
• Коэффициент готовности не менее 0.9998 (при времени ремонта не более 1 часа)

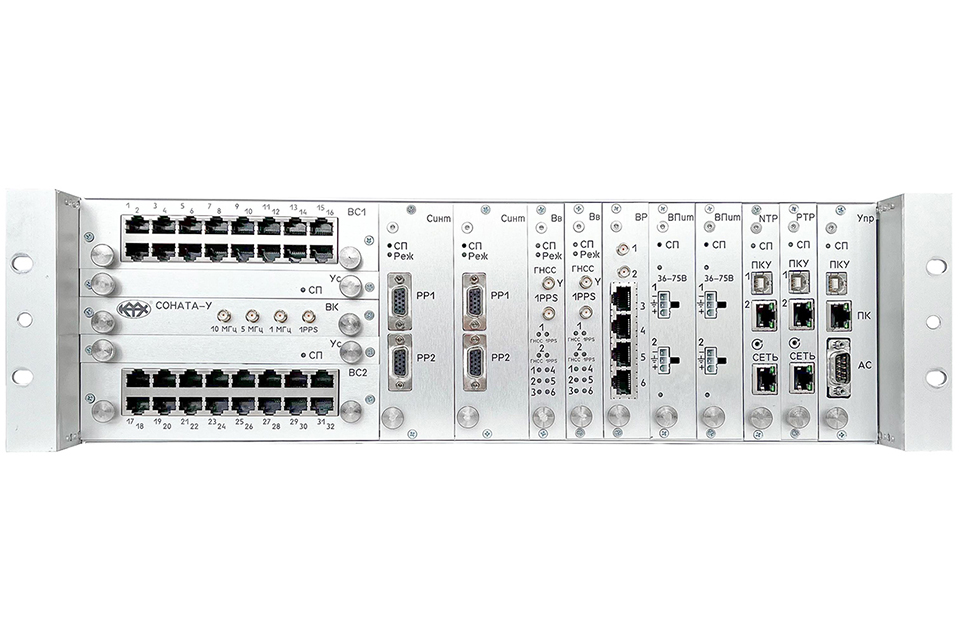

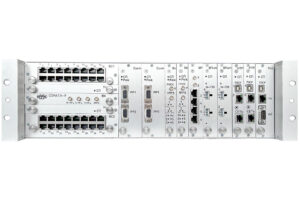

Вторичный задающий генератор СОНАТА-У

Аппаратура СОНАТА-У предназначена для использования на сетях тактовой сетевой синхронизации (ТСС) в качестве вторичного задающего генератора (ВЗГ), местного задающего генератора (МЗГ) или составного элемента первичного задающего генератора (ПЭГ). СОНАТА-У соответствует требованиям Приказа Министерства информационных технологий и связи РФ от 7 декабря 2006 г. № 161, рекомендациям ITU-T G.812, IEEE 1588v2, ITU-T G.8272.1 и обеспечивает тактовую, временную и фазовую синхронизацию телекоммуникационного оборудования разных поколений, использующего такие технологии как SDH.

Входящие в ее состав два сервера времени (NTP и PTP), синхронизируются от глобальных навигационных спутниковых систем (ГНСС), и обеспечивают временную и фазовую синхронизацию телекоммуникационного оборудования по протоколам NTP и PTP соответственно. СОНАТА-У выполнена в корпусе 3U стандарта 19”.

Входные синхросигналы:

• сигналы 2048 кГц / 2048 кбит/с;
• 1PPS, от внешнего источника или от одного из двух встроенных приемников-синхронизаторов ГЛОНАСС.

При повреждении или ухудшении параметров всех входных синхросигналов СОНАТА-У запоминает сведения о частоте перехода и включает режим хранения частоты.

Выходные синхросигналы:

• сигналы с частотой 2048 кГц;
• сигналы с частотой 1, 5 и 10 МГц;
• сигнал 1PPS.

СОНАТА-У имеет 32 симметричных порта для выходных синхросигналов 2048 кГц / 2048 кбит/с, тип сигнала задается в меню установки параметров.

Встроенные часы входящих в состав блоков серверов времени NTP и PTP синхронизируются от приемников-синхронизаторов ГЛОНАСС, а высокая точность хода обеспечивается высокостабильным внутренним генератором аппаратуры СОНАТА-У, синхронизируемом от сигналов генераторов высшего иерархического уровня.

Основные технические характеристики:

• дрейф фазы в режиме захвата не более 5 нс во всем диапазоне интервала наблюдения;
• дрейф фазы в режиме удержания < 3 нс за интервал наблюдения 100 с, и < 1 мкс за интервал наблюдения 24 часа;
• непостоянство фазы при переключении с основного источника синхронизации на резервный;
• полоса захвата >±2×10-8;
• дрейф фазы в режиме захвата не более 5 нс.

При работе с опорным генератором:

• скорость старения < 1×10-11 относительных единиц (отн. ед.)/в день;
• старение после одного месяца работы < 1×10-10 отн. ед./в день.

При работе без опорного генератора:

• скорость старения < 5×10-10 отн. ед./в день;
• старение после одного года работы < 5×10-9 отн. ед./в день;
• старение после 10 лет работы < 1×10-8 отн. ед.

Система контроля и управления (СУ) аппаратуры СОНАТА-У предназначена для:

• управления обработкой неисправностей;
• управления качеством формирования и передачи синхросигналов;
• управления конфигурацией;
• управления безопасностью.

Основные функции:

• тактовая сетевая синхронизация рекомендации ITU-T G.812 и G.811.1;
• наличие в составе аппаратуры серверов PTP и NTP (выходы 1G Ethernet, 512 клиентов);
• функционал «grandmaster» и «slave» для профилей G.8275.1, G.8275.2, G.8265.1 и SyncE;
• поддержка версии NTP 3.0;
• возможность расширения до 160 портов 2048 кГц / 2048 кбит/с, путем применения устройства СОНАТА-Д;
• резервирование всех основных модулей с возможностью горячей замены;
• наличие выходов 1, 5, 10 МГц и 1 PPS.

Техническая информация:

• размеры ETSI 19” 3U;
• вес – 5 кг.

Входы:

• 4 симметричных 2048 кГц / 2048 кбит/с;
• 2 коаксиальных 2048 кГц / 2048 кбит/с;
• 2 коаксиальных для синхросигнала 1PPS;
• 2 антенных входа ГНСС.

Выходы:

• 32 симметричных 2048 кГц / 2048 кбит/с (с модулями расширения до 160);
• по одному коаксиальному – 1/5/10 МГц;
• 1 коаксиальный для синхросигнала 1PPS.

Аппаратура СОНАТА-У разработана и производится в России, в ее составе нет заимствованных зарубежных программных и аппаратных модулей. В случаях применения аппаратуры в сетях связи специального назначения, может быть проведена оценка соответствия изделия установленному заказчиком для конкретной сети связи уровню доверия, а также доработка изделия по требованиям устанавливаемого профиля защиты.

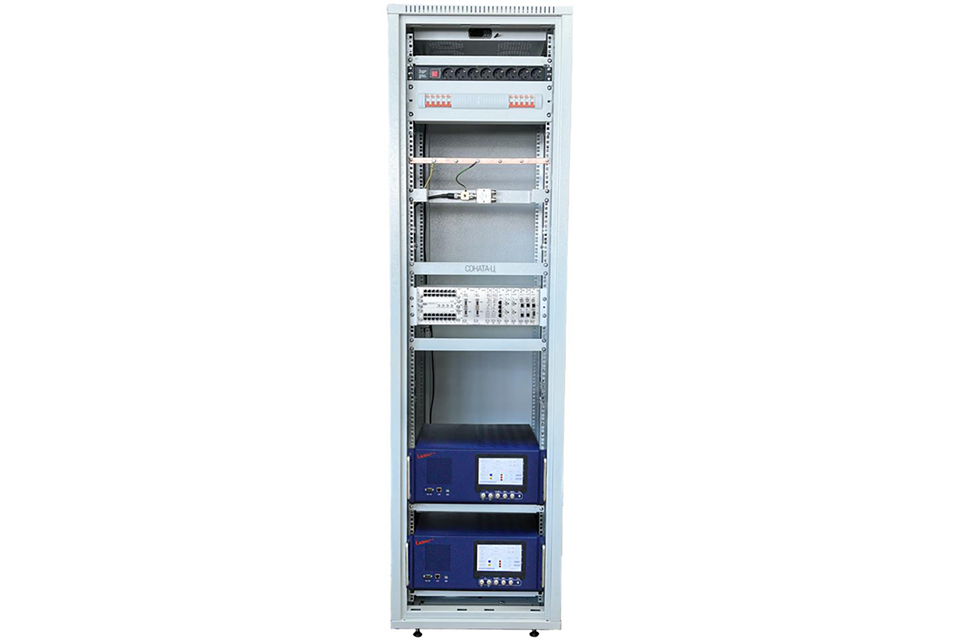

Первичный эталонный генератор СОНАТА-Ц

Первичный эталонный генератор (ПЭГ) — предназначен для применения в качестве оборудования тактовой сетевой синхронизации (ТСС) первого уровня иерархии в цифровой сети связи. ПЭГ формирует синхросигналы с параметрами, соответствующими требованиям рекомендаций МСЭ-Т G.811.1 и ETSI.

Первичный эталонный генератор СОНАТА-Ц включает в свой составдва первичных эталонных источника (ПЭИ) на основе цезиевого стандарта частоты ПЭИ ЦСЧВ-2021 и ВЗГ СОНАТА-У, в состав которого входят два (основной и резервный) приёмника-синхронизатора ГЛОНАСС/JPS.

Высокие показатели надежности и стабильности синхросигнала ПЭГ обеспечивается горячим резервированием первичных эталонных источников, приёмников-синхронизаторов ГЛОНАСС/JPS и всех основных блоков ВЗГ.

Техническая информация:

• стабильность работы ПЭГ в интервале до 7 суток G.811.1 п.5: <1×10-11;
• точность установки номинала тактовой частоты на выходе ПЭГ при работе с каждым из эталонных генераторов за время измерения 24 часа G.811.1 п.5: < 1×10-11;
• дрейф фазы в режиме захвата G.811.1 п.6.1 – не более 5 нс во всем диапазоне интервала наблюдения;
• непостоянство фазы при переключении с основного комплекта на резервный и обратно G.11.1 п.7 – не более 5 нс во всем диапазоне интервала наблюдения;
• управление с помощью интуитивно понятного локального и удалённого графического интерфейса пользователя;

Выходные синхросигналы:

• сигналы с частотой 2048 кГц;
• сигналы с частотой 1, 5 и 10 МГц;
• сигнал 1PPS.

Оборудование ПЭГ имеет по одному коаксиальному выходу с сопротивлением 50 Ом для сигналов 1кГц, 1МГц, 5МГц, 10 МГц, 1PPS и 32 симметричных выхода с выходным сопротивлением 120 Ом для сигналов 2048 кГц или 2048 кБит/с. Тип выходных сигналов на каждом симметричном выходе задается программно, через блок Упр ВЗГ СОНАТА-У. Количество выходных сигналов может быть увеличено путем добавления в состав оборудования ПЭГ одного или двух устройств расширения СОНАТА-Д. Устройство расширения может иметь 16, 32, 48 или 64 симметричных выхода сигналов 2048 кГц или 2048 кБит/с, тип выходных сигналов на каждом выходе задается программно, через блок управления аппаратуры СОНАТА-У, к которому подключена СОНАТА-Д.

Оборудование сертифицировано в системе сертификации в области связи.

Все составные части оборудования ПЭГ разработаны и производятся в России, в их составе нет заимствованных зарубежных программных и аппаратных модулей. В случаях применения аппаратуры в сетях связи специального назначения, может быть проведена оценка соответствия изделия установленному заказчиком для конкретной сети связи уровню доверия, а также доработка изделия по требованиям устанавливаемого профиля защиты.
